AR-U3 AR станок заточной универсальный для резцов, фрез и сверл

Станок для заточки инструмента. Сверла, фрезы, гравировальные резцы (d 4-12 мм), токарные резцы (до 20х16). Угол заточки 0-180°; угол заточки задней поверхности 0-45°; передней поверхности − 0-25°.

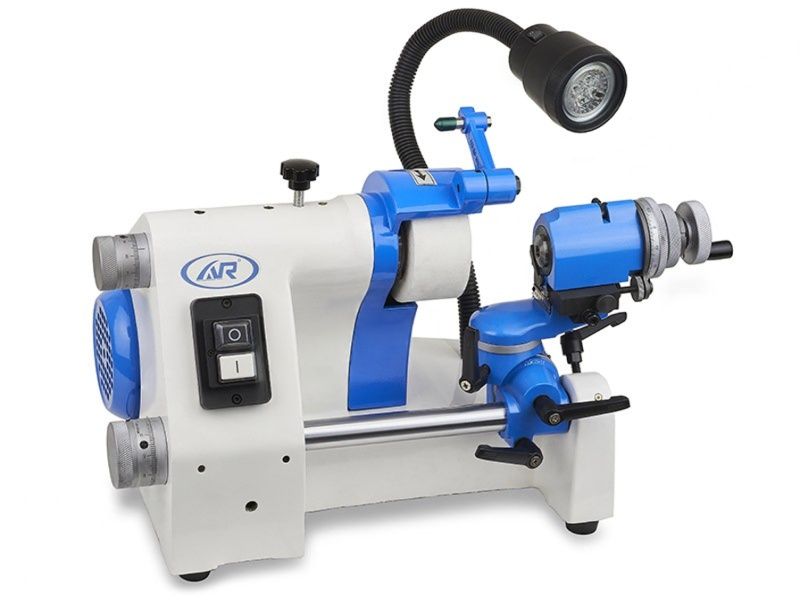

Универсальный заточной станок AR-U3 для металлорежущего инструмента.
Предназначен для заточки инструмента из быстрорежущей стали (HSS) и твердого сплава: спиральных сверл, цилиндрических и сферических фрез, токарных резцов по металлу с напайными пластинами; для изготовления и заточки гравировальных фрез.

Конструкция состоит из абразивного устройства, элемента, зажимающего инструмент под углом и подающего на заточку. Комплектуется зажимным суппортом или патроном.
Принцип работы заключается в фиксации инструмента, настройке глубины проникновения, образовании вращающих движений при контакте абразивного круга с рабочей поверхностью сверла, фрезы, резца.

Особенности универсального заточного станка AR-U3:

• На станке можно выполнить заточку фрез различной формы (концевые, радиусные, с обратным углом наклона) как по торцу, так и по спирали (ленточке).
  Количество перьев фрезы (зубьев) 1-4.

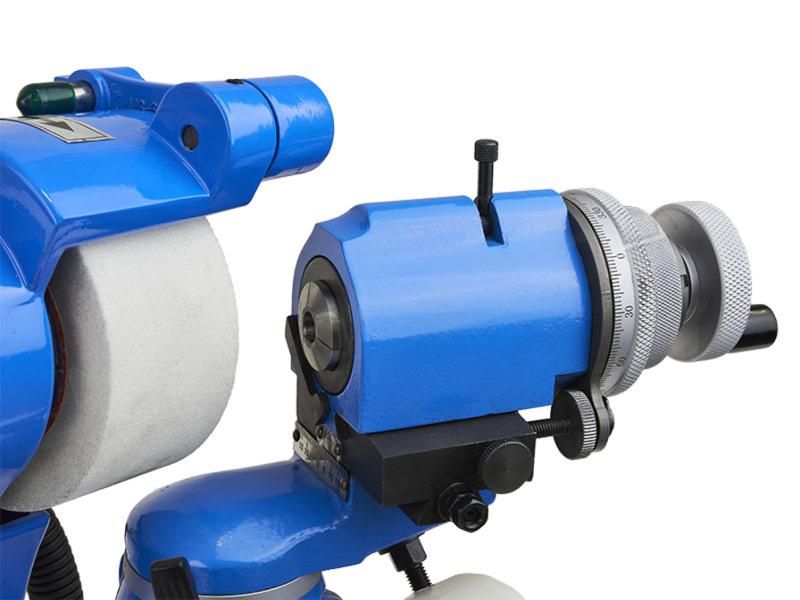

• Станок оснащен универсальной делительной головкой с лимбом, которая обеспечивает 24 положения фиксации угла. Также возможно свободное вращение на 360° или 180°.
• Свободное вращение на 360 градусов подходит для заточки инструмента по окружности. Вращение на 180 градусов подходит для обработки перьевых фрез и т.п.
• Укомплектован алмазной и корундовой чашкой для заточки.
• Отличное соотношение цена-качество. Данная модель заточного станка незаменима на производствах, где используется широкая номенклатура инструмента небольшого типоразмера.
• Оборудование также находит применение в составе гравировально-фрезерных машин, специализирующихся на изготовлении пресс-форм.

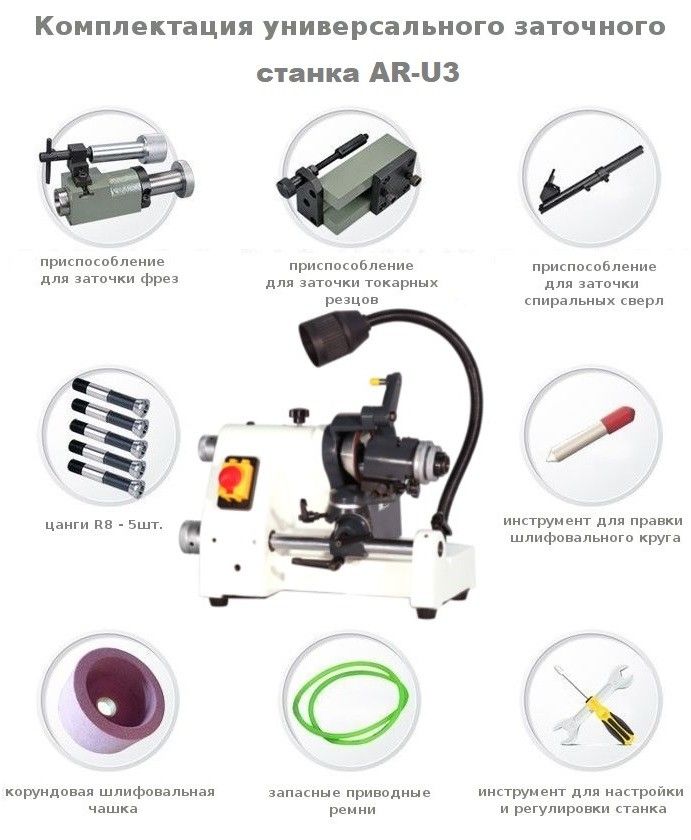

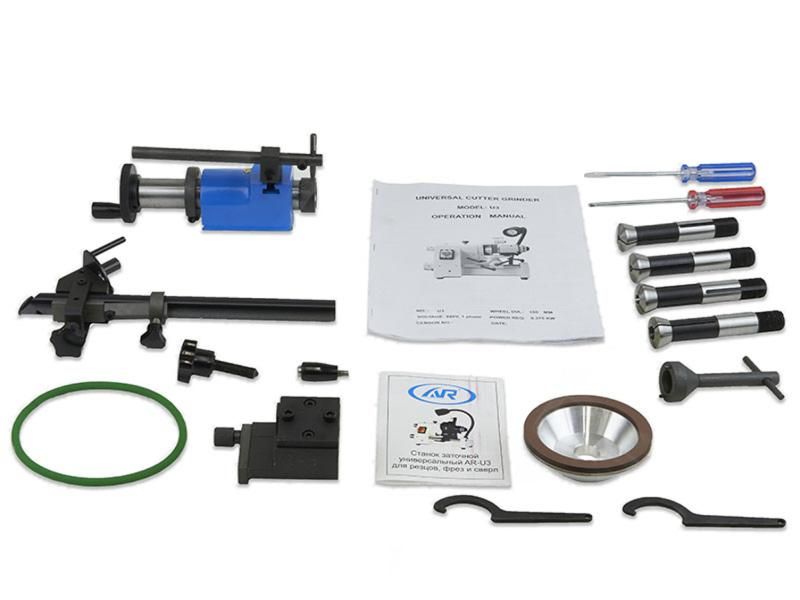

Комплектация универсального заточного станка AR-U3:

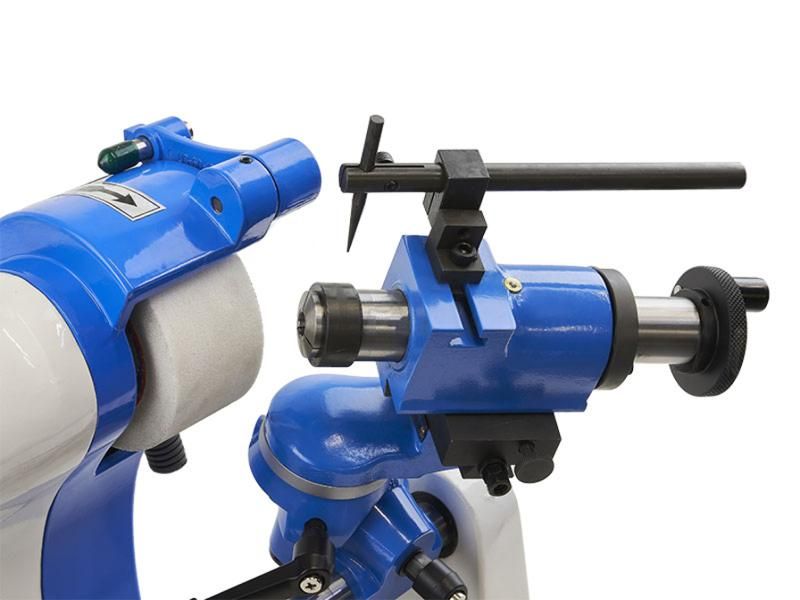

• приспособление для заточки фрез по ленточке;

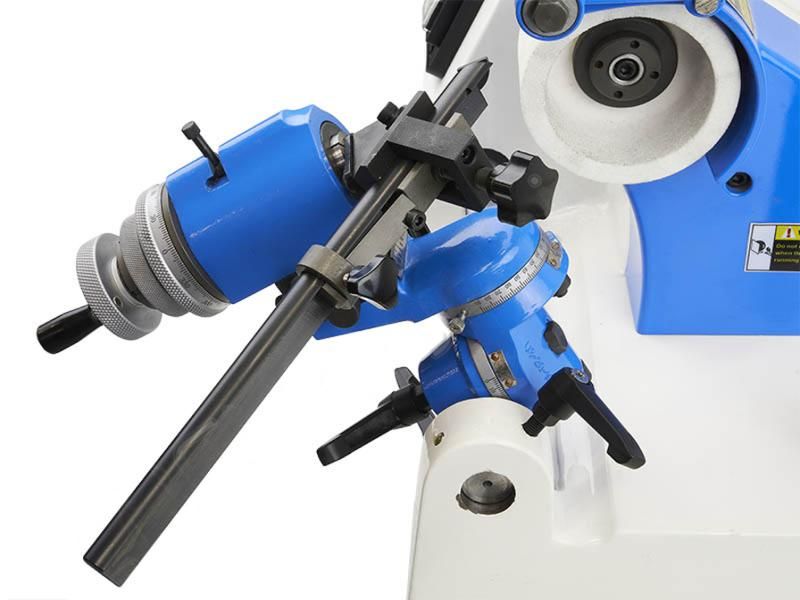

• приспособление для заточки спиральных сверл до 12 мм;

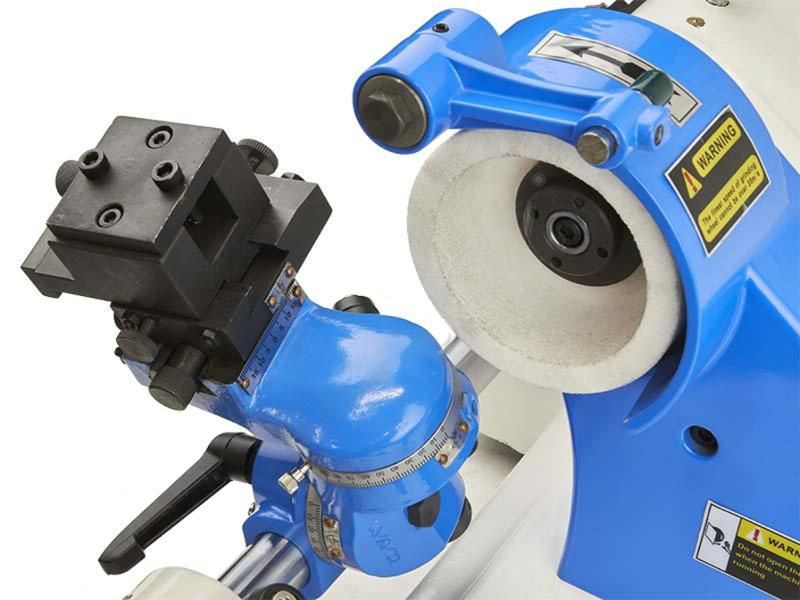

• приспособление для токарных резцов с сечением до 20х16 мм;
• цанги R8 − 5шт. (d 4, 6, 8, 10, 12);
• алмаз для правки заточного круга;
• алмазный круг для твердосплавного инструмента;
• корундовая заточная чашка для инструмента из HSS;
• запасной приводной ремень;

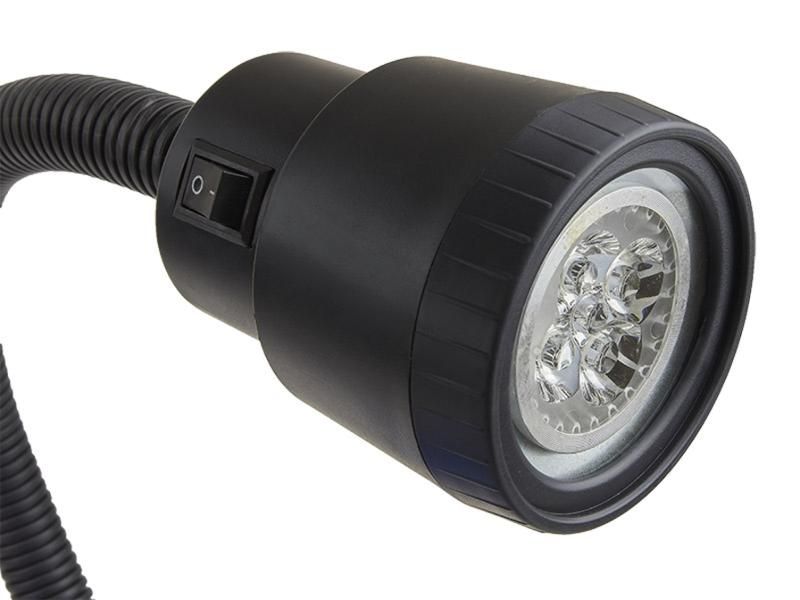

• рабочая лампа;
• ручной инструмент для настройки и регулировки станка.

Опционально: комплект цанг d 3, 1/8, 5, 7, 9, 14, 16, 18 мм. Дополнительные цанги расширяют возможности станка.

Простой в эксплуатации станок позволит быстро и с высокой точностью восстановить режущие кромки и геометрию изношенных резцов и пластин. Компактные размеры и малый вес позволяют использовать его стационарно на небольшой рабочей площади.
