ER25-BT40-100 V-726 VERTEX цанговый патрон MAS 403

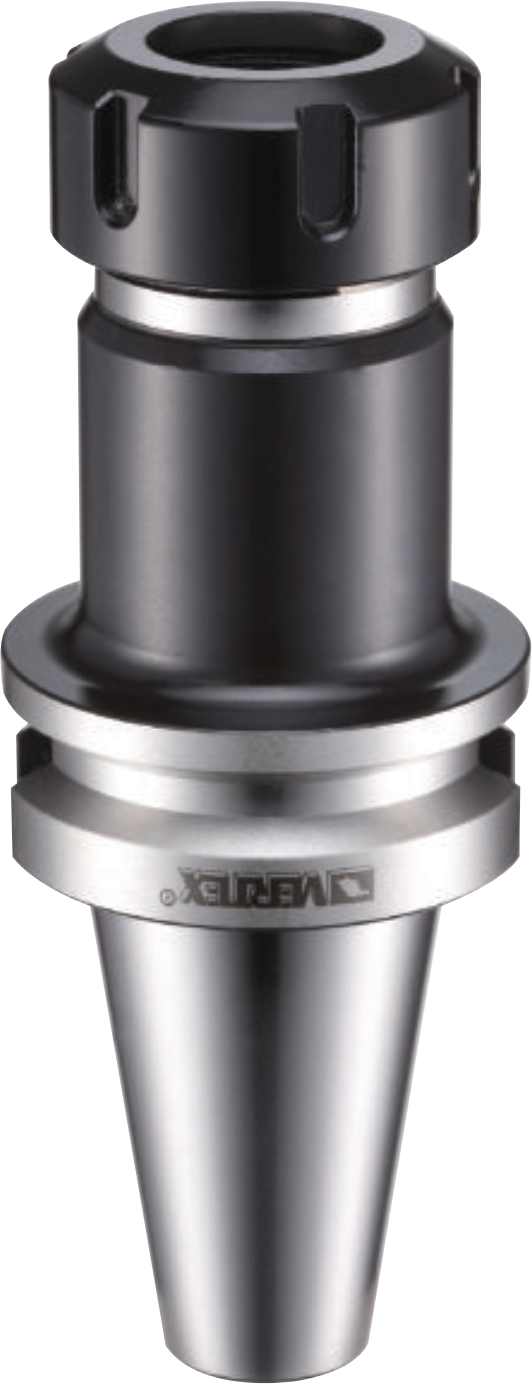

Патрон цанговый ER25-BT40-100, V-726, 3033-327, VERTEX.

Патрон цанговый BT имеет хвостовик с конусностью 7:24 по ISO (также обозначается как MAS 403), стандартный для японских и многих азиатских фрезерных станков с ЧПУ. Такую оснастку применяют в металлообработке для фиксации осевого инструмента – сверл, зенкеров, разверток, метчиков.

Цанговый патрон ER с конусом BT позволяет использовать на станке распространенные цанги типа ER. Точные размеры указываются в маркировке приспособления. Например, у патрона цангового BT40 ER32 100 она будет читаться так:

• BT40 – вид и размер хвостовика, влияет также на размер резьбы. Например, для 40-го конуса используется резьба М16, а для BT30 – М12.
• ER32 – типоразмер цанги, который определяет доступный диапазон инструментов, которые можно в ней фиксировать.
• 100 – вылет патрона от шпинделя в мм.

Точность большинства патронов цангового типа BT, изготовленных по стандарту DIN 6499 – 0,005 мм. Держатель обеспечит удержание оснастки на скоростях вращения до 7000 об/мин. Точные размеры и характеристики каждого патрона можно найти в таблице на странице с ним.

Обозначение цангового патрона - ER25-BT40-100.

Артикул - V-726.

Код производителя - 3033-327.

Производитель - VERTEX (страна бренда Тайвань, страна производства Тайвань).

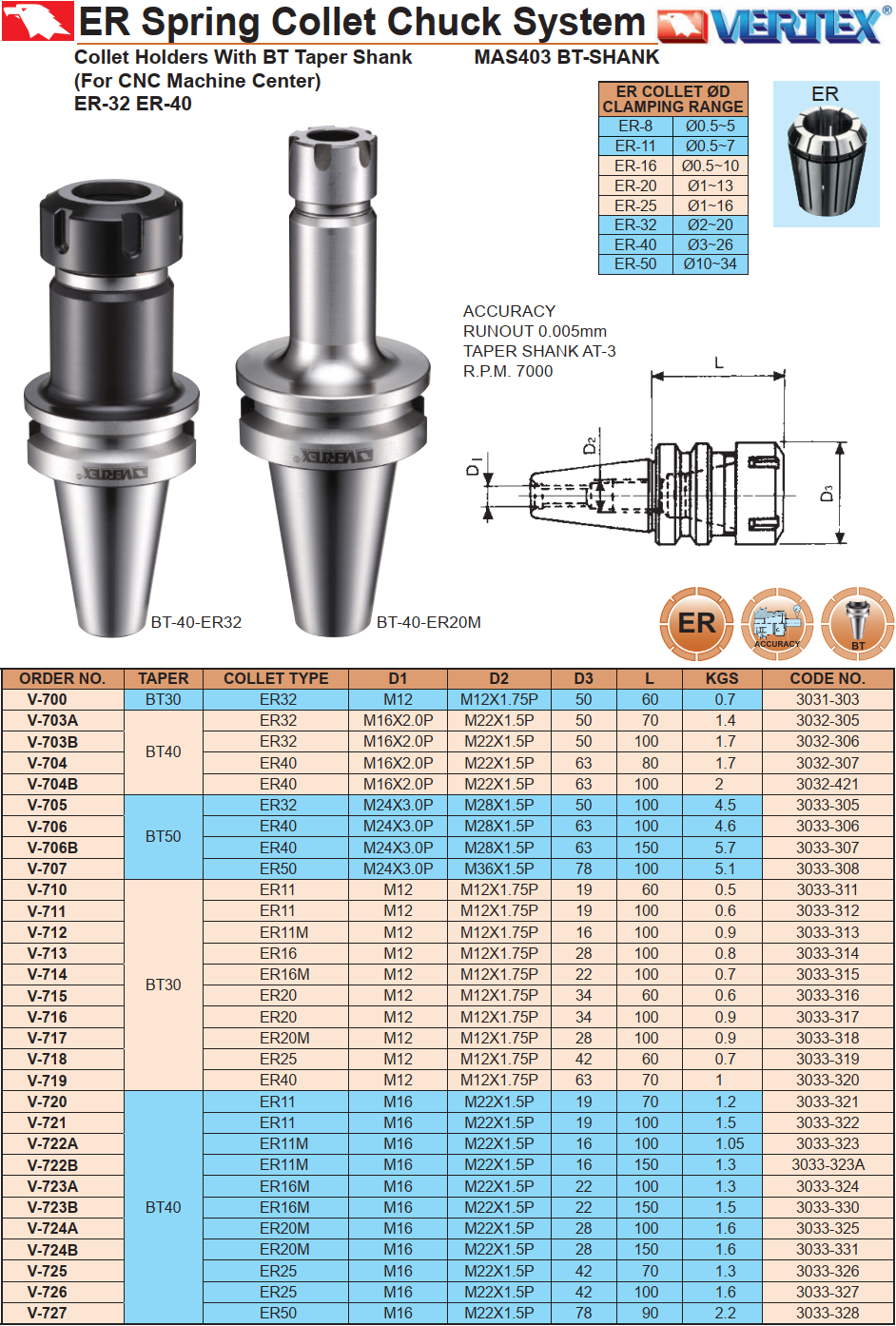

Технические характеристики цангового патрона VERTEX ER25-BT40-100 V-726 3033-327
